Bernardo Planscheibe K72 - 630

Product No.:
21-5010
2-4 days 2-4 days (abroad may vary)
  • Spare parts supply
  • Top quality
  • Happy customers
  • Secure payment
  • Authorized dealers

Delivery: If you need the item very urgently, please ask in advance for the exact delivery time.

Weight:
148 kg per piece
1.594,01 EUR

19% VAT excl. Shipping costs

Ask about product
Description

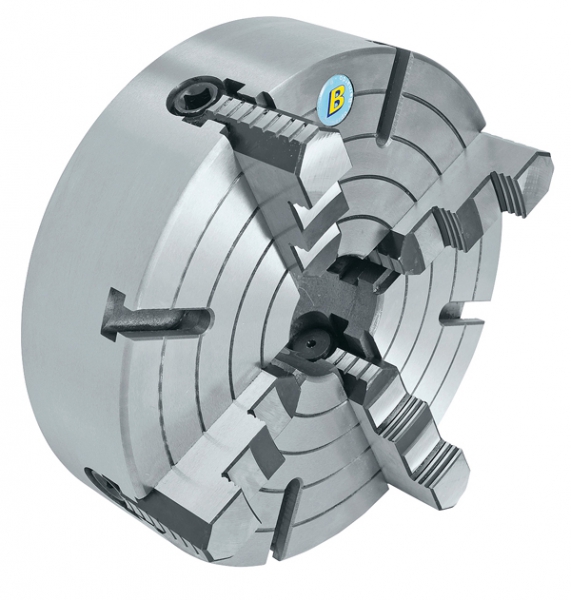

Bernardo Planscheibe K72 - 630

Ausführung:

  • Vierbacken-Planscheibe in Gussausführung
  • Mit Zentrieraufnahme nach DIN 6350
  • Vier einzeln verstellbare Spannbacken
  • Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
  • Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
  • Inklusive ein Satz harte, einteilige Backen



Anwendungsbereich:

  • Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen

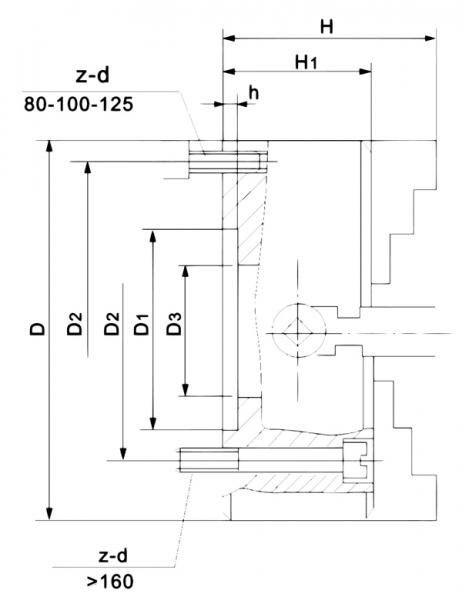

Technische Daten

D - Futtergröße

630

D1

220 mm

D2

258 mm

D3

180 mm

H

180 mm

H1

115 mm

h

10 mm

Befestigungsschrauben

4 x M20

Max. Drehzahl

320 U/min

Gewicht ca.

148 kg
