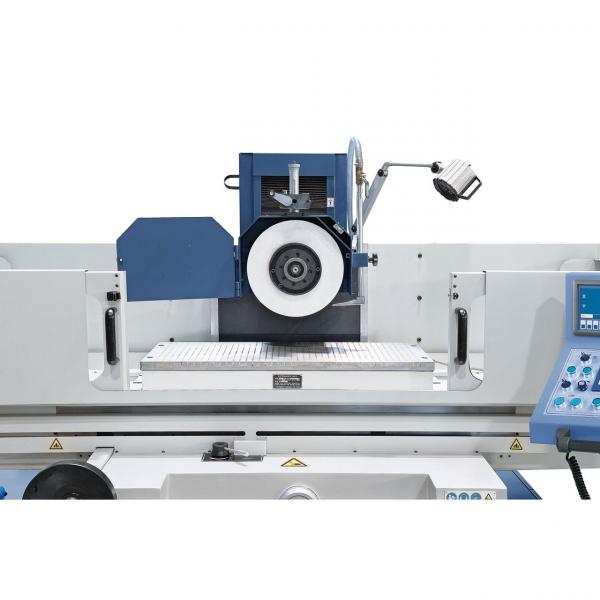

Preview: Bernardo BSG 40100 PLC Flachschleifmaschine

Preview: Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

Preview: Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten.

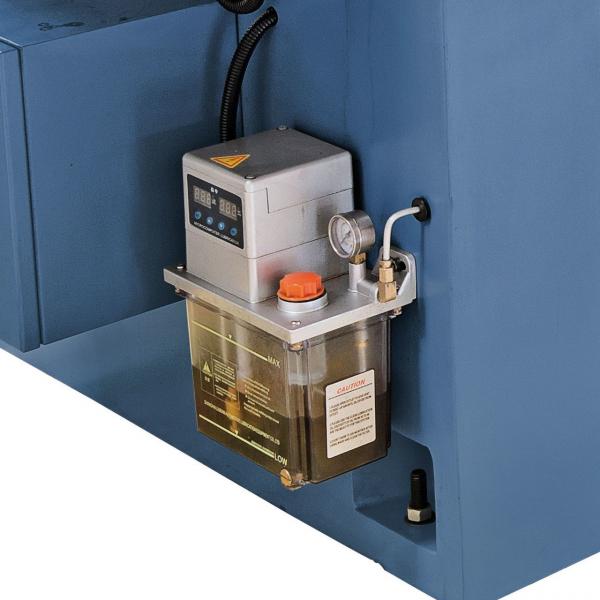

Preview: Alle Führungsbahnen und Spindeln werden automatisch geschmiert.

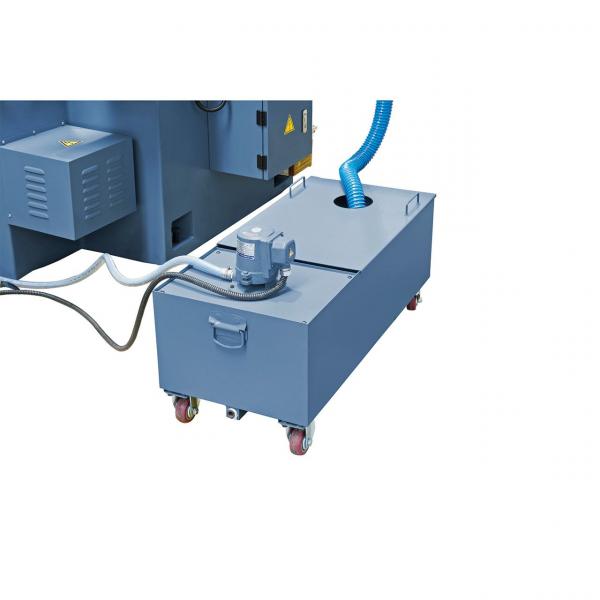

Preview: Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

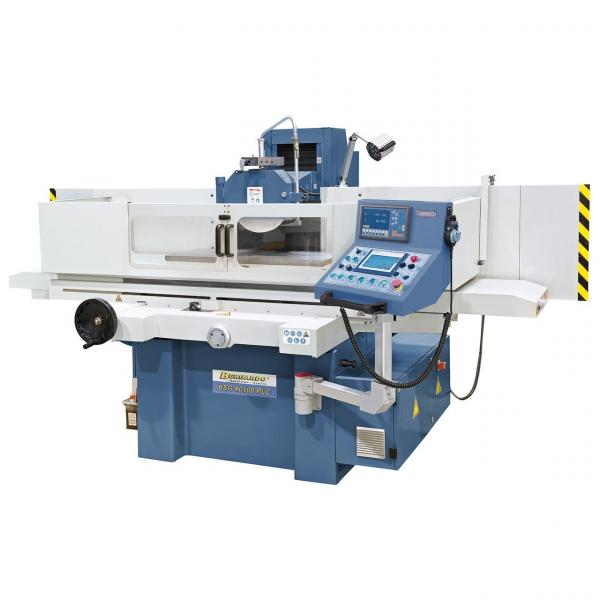

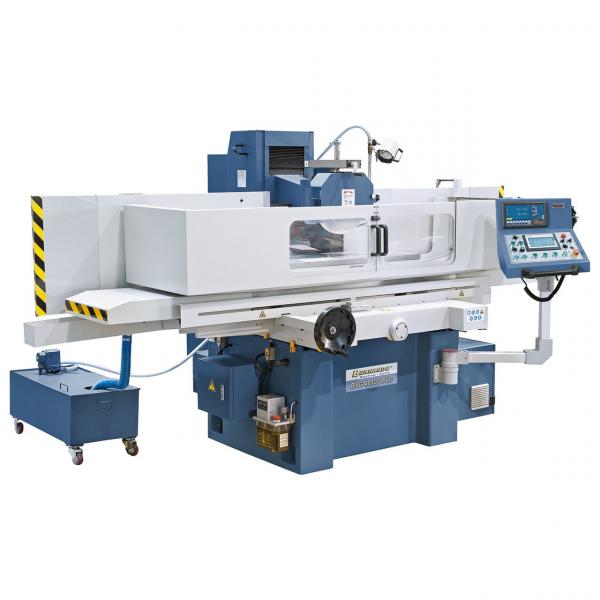

Bernardo BSG 40100 PLC Flachschleifmaschine

Mobile Preview: Bernardo BSG 40100 PLC Flachschleifmaschine

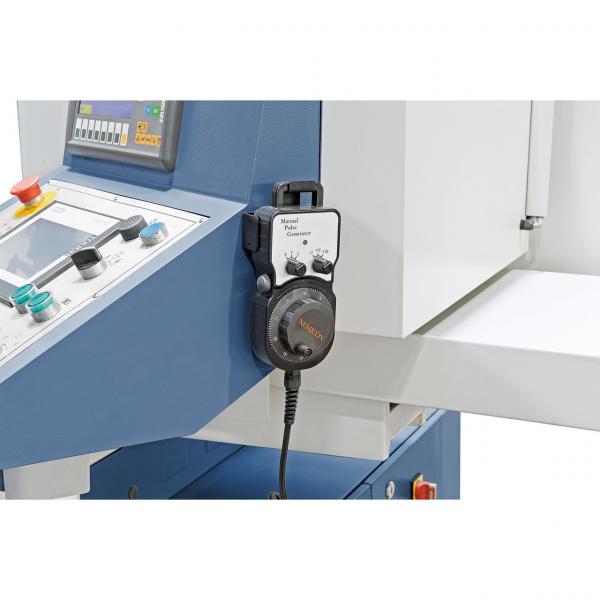

Mobile Preview: Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

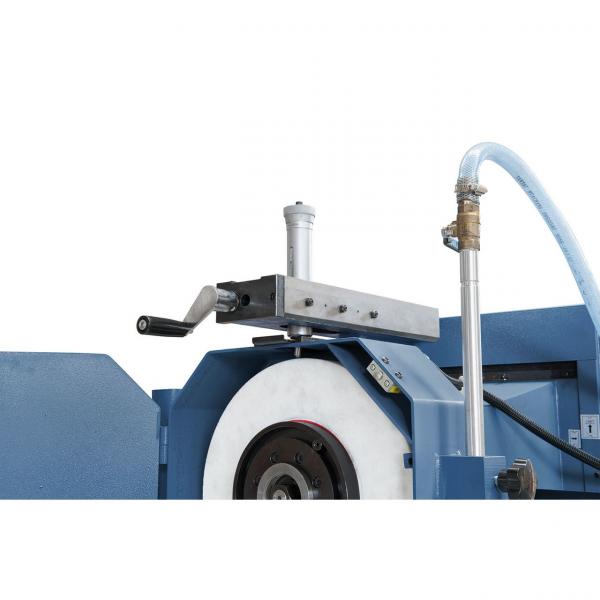

Mobile Preview: Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten.

Mobile Preview: Alle Führungsbahnen und Spindeln werden automatisch geschmiert.

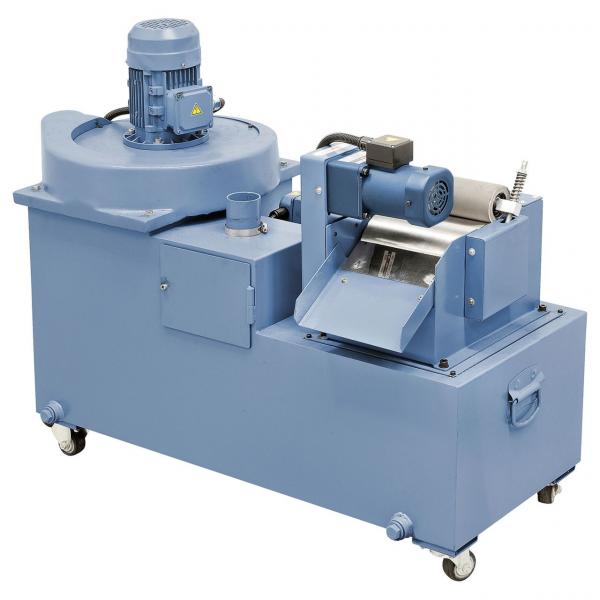

Mobile Preview: Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

Produktdetails :

Produktdetails :

Produkteigenschaften Bernardo BSG 40100 PLC Flachschleifmaschine

Das Modell BSG 40100 PLC eignet sich für die Bearbeitung von Werkstücken bis 600 kg und einer Schleiffläche bis 1130 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.

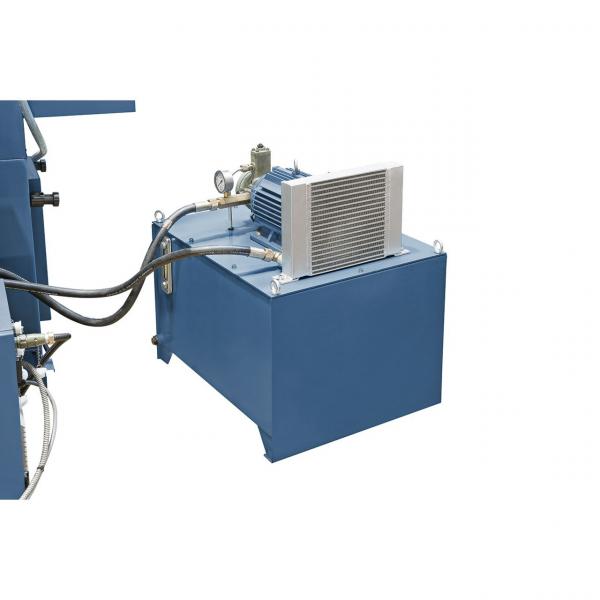

Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
Tischlängsführung V-Flach, Tischquerführung Doppel-V
Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

Lieferumfang Bernardo BSG 40100 PLC Flachschleifmaschine

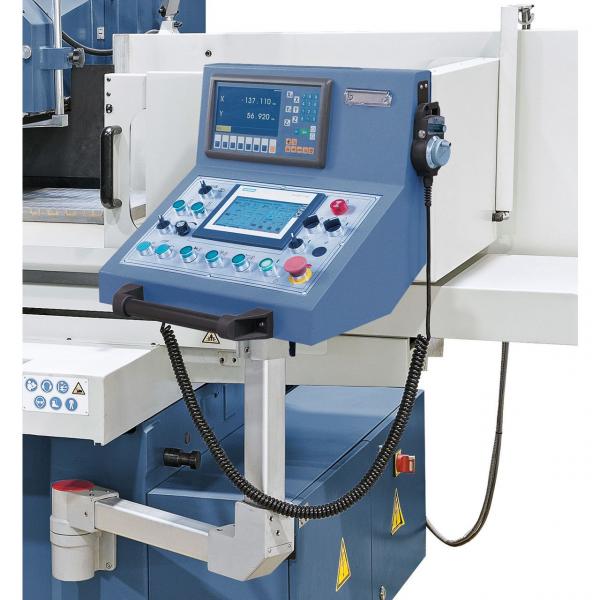

2-Achs-Digitalanzeige ES-12 H mit LCD-Display

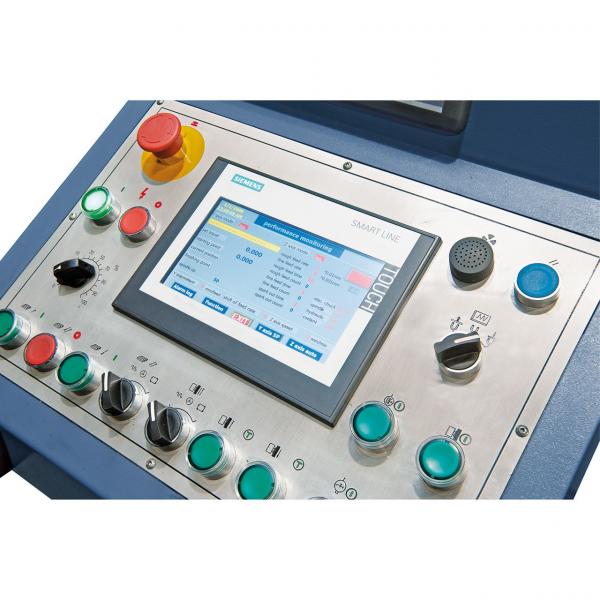

Siemens SMART-Paneel IE V3 mit Touch-Bedienung
Elektronisches Handrad
Schleifscheibe
Scheibenflansch
LED-Arbeitsleuchte
Magnetspannplatte
Auswuchtstand
Auswuchtwelle
Schutzabdeckungen
Parallelabziehvorrichtung
Entmagnetisierungseinrichtung
Kühlmitteleinrichtung
Abziehdiamant
Maschinenschuhe
Zentralschmierung
Bedienwerkzeug

Technische Daten Bernardo BSG 40100 PLC Flachschleifmaschine

Tischaufspannfläche	405 x 1020 mm
T-Nuten Anzahl / Breite	3 / 14 mm
Elektro-Magnetspannplatte	400 x 1000 mm
Max. Verfahrweg, längs	1130 mm
Max. Verfahrweg, quer	450 mm
Abstand Spindelmitte / Tisch max.	580 mm
Max. Werkstückgewicht*	600 kg
Schleifscheibe	350 x 40 x 127 mm
Tischgeschwindigkeit, hydraulisch	5 - 25 m/min
Querverstellung	Automatische Zustellung, quer: 0,5 - 8 mm/Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	5 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung	Automatische Zustellung, vertikal: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Eilgang, vertikal	480 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,005 mm
Schleifspindelmotor	4,0 kW
Spindeldrehzahl	1450 U/min
Hydraulikpumpenmotor	2,2 kW
Vertikalvorschubmotor	0,5 kW
Länge	3100 mm
Tiefe	2200 mm
Höhe	1900 mm
Gewicht ca.	3700 kg
