Diese Modelle eignen sich für die Bearbeitung von Werkstücken bis 700 kg und einer Schleiffläche bis 1150 x 560 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Eigenschaften Flachschleifmaschine Bernardo BSG 50100 PLC
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Lieferumfang Flachschleifmaschine Bernardo BSG 50100 PLC:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display

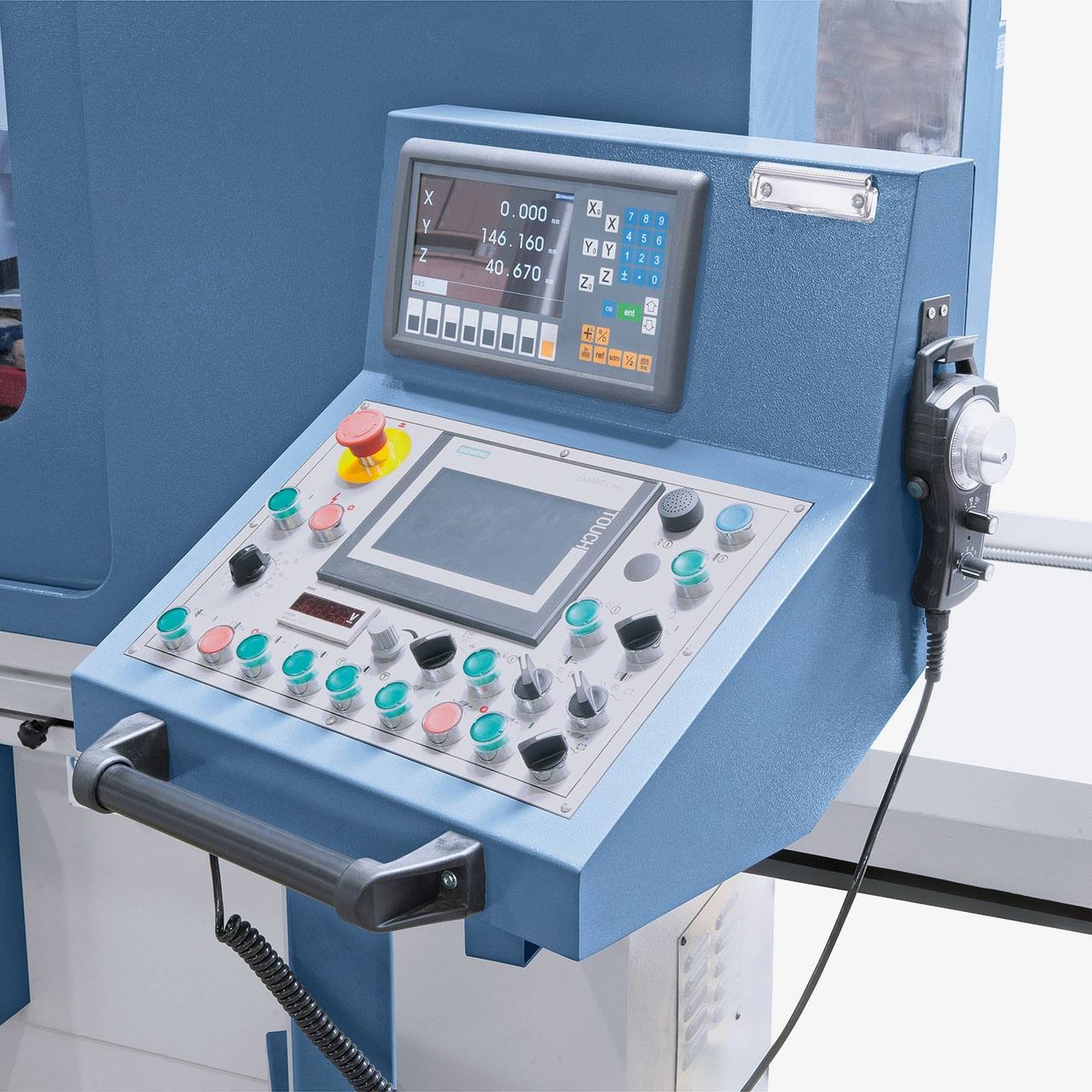

- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Hydraulikölkühlung
- Bedienwerkzeug
Lieferbares Sonderzubehör Flachschleifmaschine Bernardo BSG 50100 PLC:
- Flansch (Art. Nr.: 05-1520)
- Kühlmitteleinrichtung mit Magnetseparator (Art. Nr.: 05-1526)
- Kühlmitteleinrichtung mit Papierfilter (Art. Nr.: 05-1527)
- Kühlmitteleinrichtung mit Magnetikseparator (Art. Nr.: 05-1528)
- Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
Technische Spezifikationen Flachschleifmaschine Bernardo BSG 50100 PLC:
|
Tischaufspannfläche |
500 x 1100 mm |
|
T-Nuten Anzahl / Breite |
3 / 18 mm |
|
Elektro-Magnetspannplatte |
500 x 1000 mm |
|
Max. Verfahrweg, längs |
1150 mm |
|
Max. Verfahrweg, quer |
560 mm |
|
Abstand Spindelmitte / Tisch max. |
600 mm |
|
Max. Werkstückgewicht* |
700 kg |
|
Schleifscheibe |
350 x 50 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0 - 30 mm/Hub |
|
Eilgang, quer |
0 - 600 mm/min |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,015 / |
|
|
0,02 / 0,03 / 0,04 mm |
|
Eilgang, vertikal |
0 - 300 mm/min |
|
Schleifspindelmotor |
7,5 kW |
|
Spindeldrehzahl |
1440 U/min |
|
Hydraulikpumpenmotor |
3,0 kW |
|
Gesamt-Anschlusswert |
13,2 kW |
|
Länge |
3880 mm |
|
Tiefe |
2150 mm |
|
Höhe |
2420 mm |
|
Gewicht ca. |
5500 kg |
|
* mit Magnetspannplatte |
|
