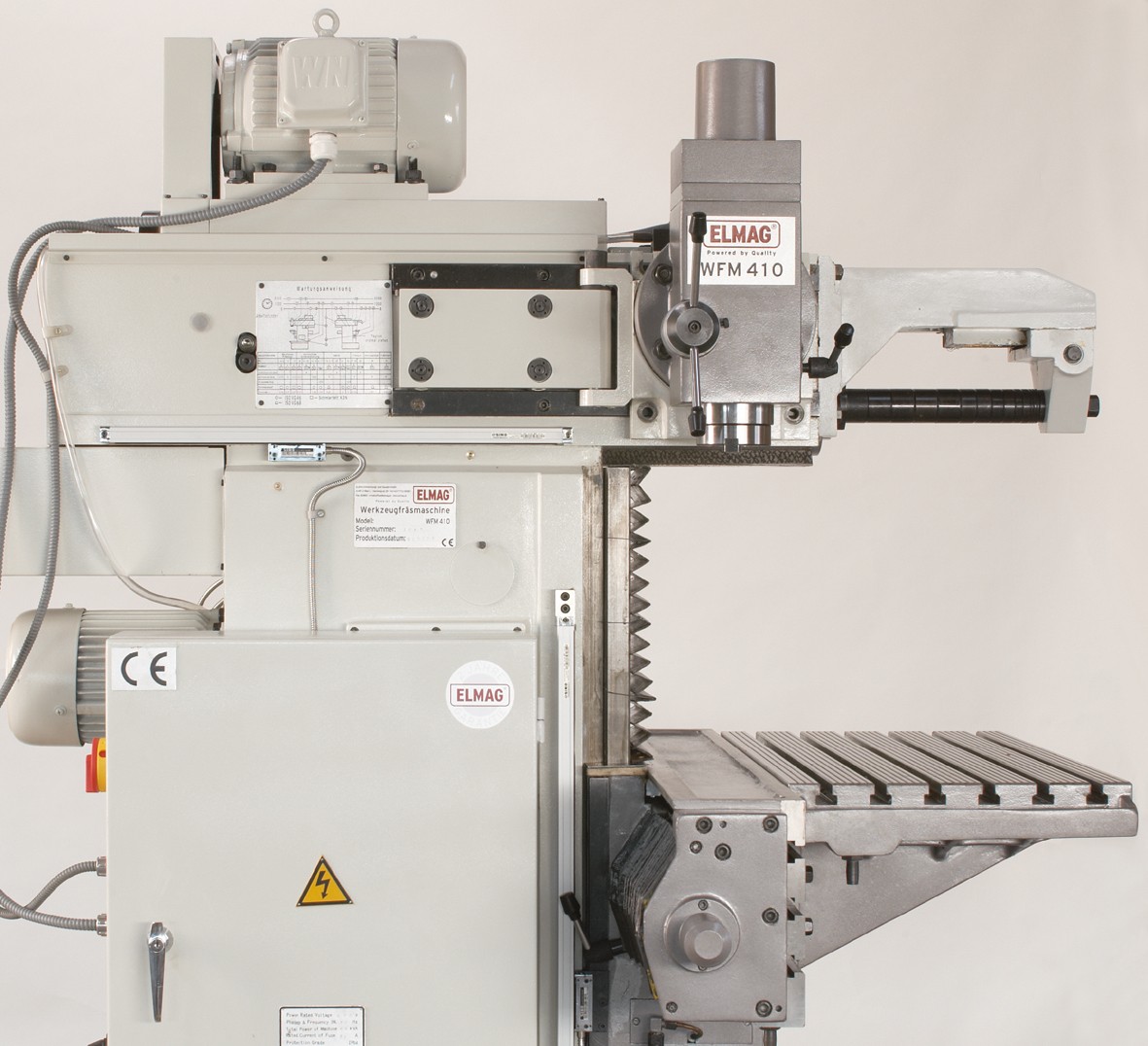

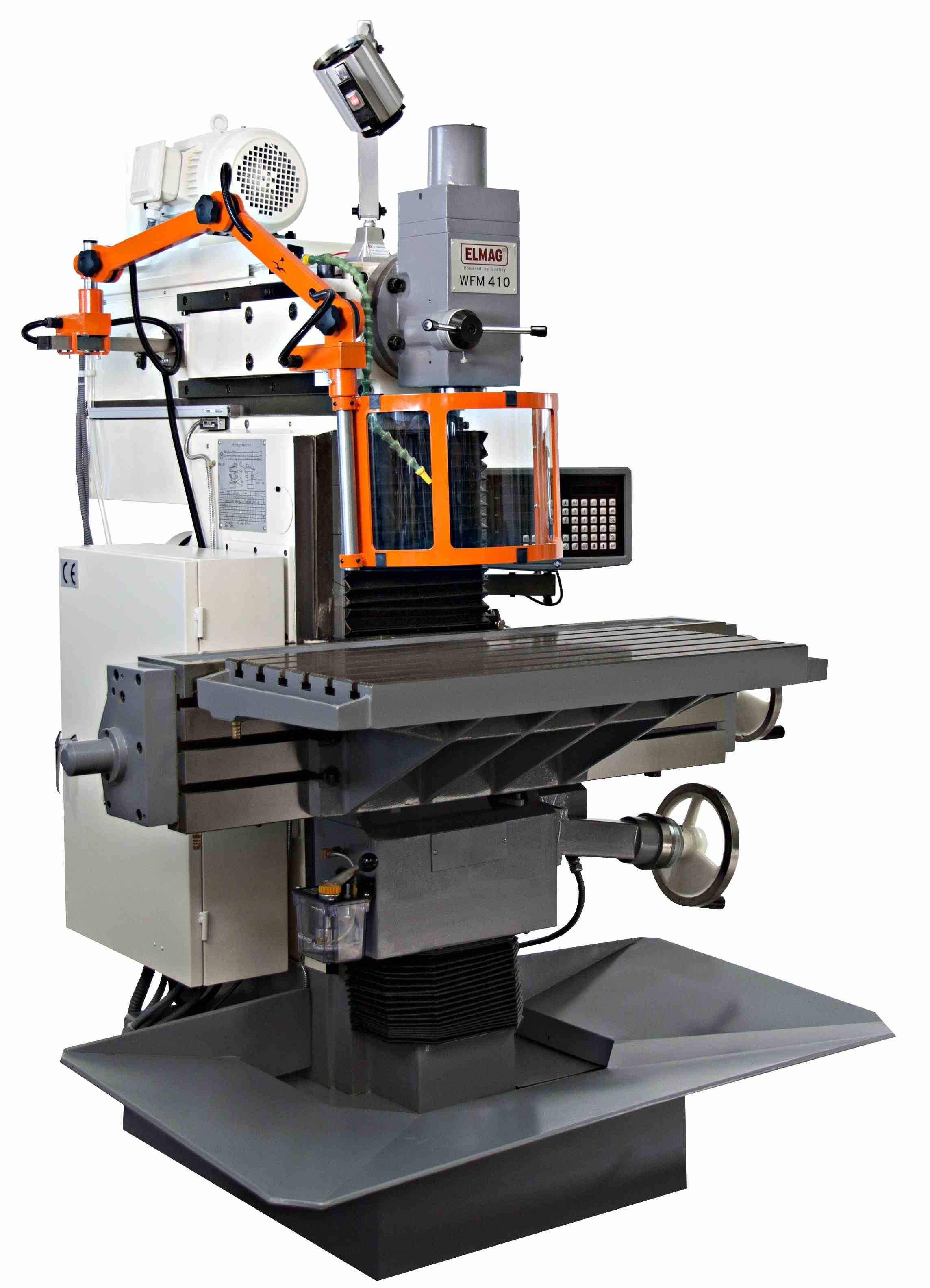

ELMAG WFM 410 Werkzeug-Fräsmaschine
Produkt-Highlights ELMAG WFM 410 Werkzeug-Fräsmaschine
Überzeugendes Design
Hier schlägt das Herz des Werkzeugbauers höher: Besonders robust gebaute, verwindungssteife und vibrationsarme Fräsmaschinen in Industriequalität, speziell für den Werkzeug- und Formenbau. Das Hauptmerkmal der WFM-Modelle ist ihre Bauform mit angetriebenem Fräskopfschlitten und mit einem in der X- und Z-Achse angetriebenem Vertikaltisch. Dieser ist als Spannfläche für große Werkstücke verwendbar. Für Standardanwendungen ist ein Frästisch aufgebaut, optional ist ein einstellbarer Schwenktisch erhältlich. Die WFM-Modelle sind mit Manuell-, Automatik- und Eilgangsvorschüben in allen drei Achsen ausgestattet. Sie sind mit wenigen Handgriffen von einer Vertikalfräse für Bohrwerkzeuge, Plan- und Schaftfräser zu einer Horiontalfräse für Scheiben- und Walzenstirnfräser umrüstbar. Alle Umrüstteile sind im Lieferumfang enthalten. Aufgrund höchster Präzision sind die WFM-Modelle bei Verwendung eines Teilapparates oder Rundtisches mit Tank im Maschinensockel und mit einer digitalen Positionsanzeige SINO ausgestattet. Modellunterschiede bestehen im Drehzahl- und Leistungsbereich und bei der Frästischgröße.
Hier schlägt das Herz des Werkzeugbauers höher: Besonders robust gebaute, verwindungssteife und vibrationsarme Fräsmaschinen in Industriequalität, speziell für den Werkzeug- und Formenbau. Das Hauptmerkmal der WFM-Modelle ist ihre Bauform mit angetriebenem Fräskopfschlitten und mit einem in der X- und Z-Achse angetriebenem Vertikaltisch. Dieser ist als Spannfläche für große Werkstücke verwendbar. Für Standardanwendungen ist ein Frästisch aufgebaut, optional ist ein einstellbarer Schwenktisch erhältlich. Die WFM-Modelle sind mit Manuell-, Automatik- und Eilgangsvorschüben in allen drei Achsen ausgestattet. Sie sind mit wenigen Handgriffen von einer Vertikalfräse für Bohrwerkzeuge, Plan- und Schaftfräser zu einer Horiontalfräse für Scheiben- und Walzenstirnfräser umrüstbar. Alle Umrüstteile sind im Lieferumfang enthalten. Aufgrund höchster Präzision sind die WFM-Modelle bei Verwendung eines Teilapparates oder Rundtisches mit Tank im Maschinensockel und mit einer digitalen Positionsanzeige SINO ausgestattet. Modellunterschiede bestehen im Drehzahl- und Leistungsbereich und bei der Frästischgröße.
Serienausstattung ELMAG WFM 410 Werkzeug-Fräsmaschine
- Digitale Positionsanzeige SINO SDS6-3V
- 4 Fräsdorne lang 16, 22, 27, 32 mm
- 3 Reduzierhülsen MK 1, 2, 3
- Spannzangenset 2, 3, 4, 5, 6, 8, 10, 12 mm mit Spannzangenfutter
- Werkzeugsatz
- Bedienungsanleitung / CE
- 4 Fräsdorne lang 16, 22, 27, 32 mm
- 3 Reduzierhülsen MK 1, 2, 3
- Spannzangenset 2, 3, 4, 5, 6, 8, 10, 12 mm mit Spannzangenfutter
- Werkzeugsatz
- Bedienungsanleitung / CE
Technische Fakten ELMAG WFM 410 Werkzeug-Fräsmaschine
- Automatikvorschub und Eilgang X/Y/Z
- Fräsleistung Ø 150 / 50 mm
- Kubatur 800 x 400 x 445 mm
- Spindelausladung 135-540 mm
- Tischweg X x Z 455 x 380 mm
- Schwenkbarer Fräskopf ± 45°
- Einfache Umrüstung auf Horizontalfräse
- Antriebsmotor 3.000 W, 400 V
- Drehzahlbereich 40 - 2.000 UpM
- Rechts- und Linkslauf
- Frässpindeln mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

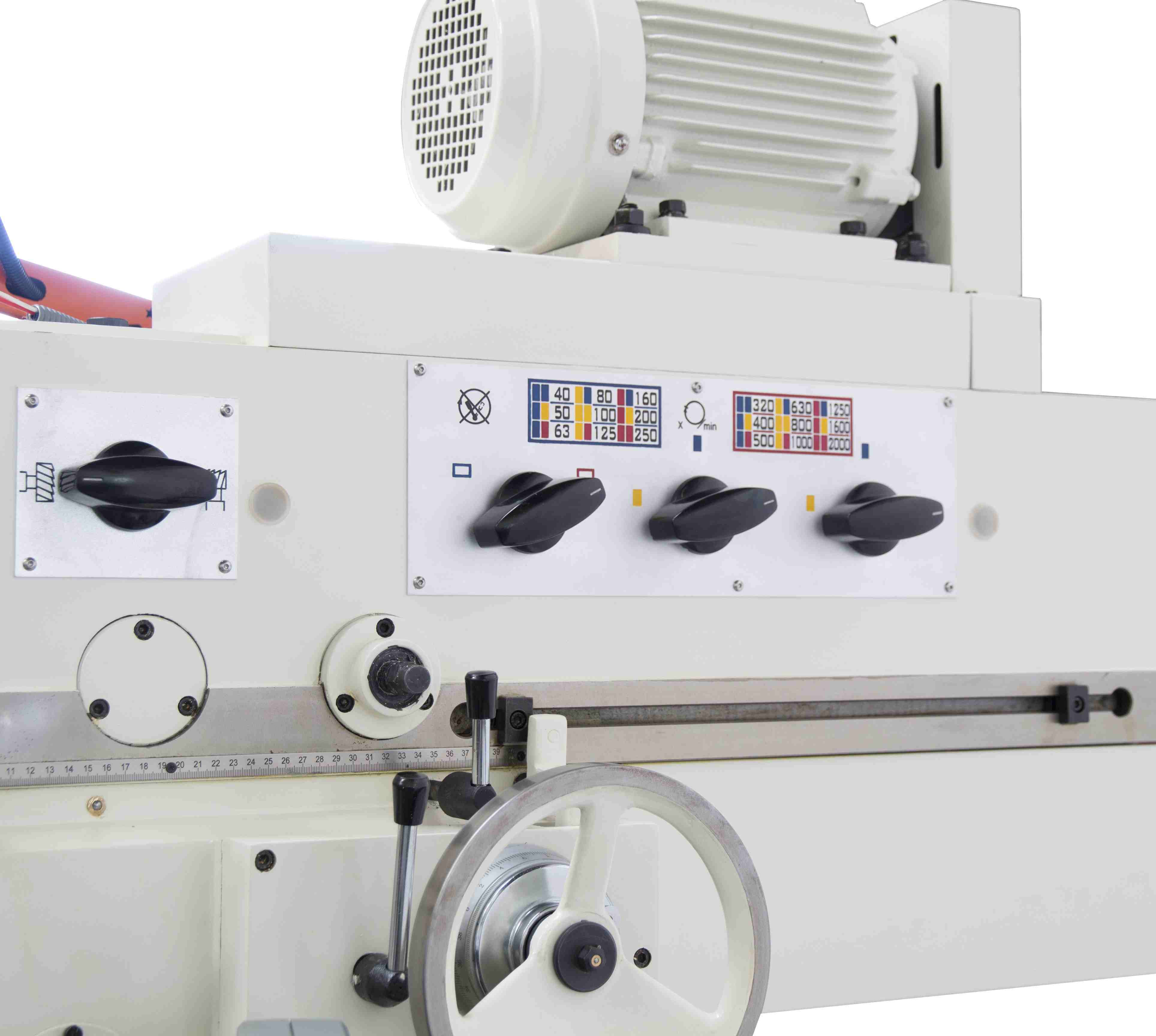

- Kreuztisch X/Z und Fräskopfschlitten Y mit 12 Vorschubstufen und Eilgang
- Zentralschmierung
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige SINO
Technische Daten ELMAG WFM 410 Werkzeug-Fräsmaschine
- Bohrleistung in Stahl: 50mm
- Fräsleistung Planfräser: 150mm
- Fräsleistung Schaftfräser: 50mm
- Spindelaufnahme (Drehspindel): ISO 40
- Drehzahlbereich: 40 - 2000 UpM
- Drehzahlstufen: 18
- Pinolenhub: 80mm
- Frästischnuten / Breite x Abstand: 6 / 14 x 63mm
- Verikaltischnuten / Breite x Abstand: 3 / 14 x 63mm
- Spindelausladung: 135 - 540mm
- Fräskopf Schwenkbereich: ± 45°
- Pinolenabstand Tisch min./max.: 55 - 445mm
- Horizontalspindelabstand Tisch: 95 - 475mm
- Frästischfläche: 800 x 400mm
- Tischweg X x Z: 455 x 380mm
- Vertikaltischfläche: 1060 x 250mm
- Vorschübe X/Y/Z: 10 - 380mm/min
- Vorschubstufen X/Y/Z: 12
- Eilgänge X/Y/Z: 1200mm/min
- Motorleistung: 3000W
- Vorschubantrieb X/Y/Z: 1100W
- Stahl- / Edelstahldraht-Durchmesser: 750W
- Kühlmittelpumpe: 90W
- Netzanschluss: 400 / 50 - 60V/Hz
- Kubatur: 800 x 400 x 445mm
- Länge x Breite: 1383 x 1427mm
- Höhe: 1817mm
- Gewicht: 1300kg
Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie
Zubehör für ELMAG-Maschinen auf Anfrage
