Produkt-Highlights ELMAG CY210-2GN Gehrungs-Bandsägemaschine

Gehrungsbandsägen
Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260). Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).

CY-Modelle - DAS ist Leistung
Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.

Baugrößen und Schnittqualität
CY-Bandsägen verfügen - je nach Baugröße - über einen maximalen Schnittbereich von 185x170 bis 350x220 mm - ideal für den Bedarf von Metallwerkstätten, Maschinen- und Stahlbaubetrieben. Modelle bis CY 350-2DG sind zur Anpassung des Sägerahmenvorschubs mit einer stufenlos einstellbaren Absenkautomatik mit Regelventil ausgestattet und bieten zwei Schnittgeschwindigkeiten. Das Modell CY 350 DGSA Vario verfügt zur Schnittoptimierung über eine stufenlos einstellbare Schnittdrucksteuerung. Ein ebenso stufenlos einstellbarer Schnittgeschwindigkeitsregler ermöglicht auch zwischendurch eine präzise Anpassung der Geschwindigkeit an den Werkstoff.

CY 210-2GN - kompakt und kräftig
Kleine Gehrungsbandsäge für Schnittgrößen bis 185x170 mm. Betriebsarten: Automatik- und Manuellvorschub, zwei Drehzahlstufen, einseitige Gehrung bis 60°. Ideal als kleine Zuschnittlösung z.B. im Werkzeugbau und in Installationsbetrieben, gute Eignung für Baustellen.

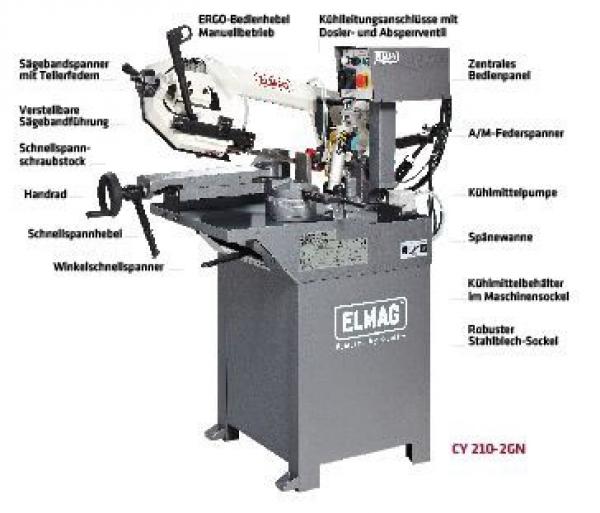

Serienausstattung ELMAG CY210-2GN Gehrungs-Bandsägemaschine

- CY Metall-Bandsägemaschine
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Ölbad für Dauerschmierung
- Zentrales Bedienpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer/Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE|

Einsatzbeispiele ELMAG CY210-2GN Gehrungs-Bandsägemaschine

- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Baubetriebe

Technische Fakten ELMAG CY210-2GN Gehrungs-Bandsägemaschine

Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
Automatik für Einzel- und Serienschnitt
Einfacher Betriebsartenwechsel - A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil
Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
Kräftiger Sägebandantrieb 750 W
Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
Sauber - mit Greifschutz hinten als Späneabstreifer
Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt

Technische Daten ELMAG CY210-2GN Gehrungs-Bandsägemaschine

Schnittbereich max.: 185x170mm
Sägebandlänge: 2110mm
Sägebandhöhe: 20mm
Schraubstocköffnung max.: 215mm
Schnittwinkel: 0-60°
Drehzahlstufen: 2
Schnittgeschwindigkeit: 1: min 40 / 2: max 80m/min
Sägebandantrieb Motorleistung: 750W
Kühlmittelpumpe Motorleistung: 32W
Netzanschluss: 400 / 50-60V/Hz
Einlaufhöhe: 890mm
Länge: 1156mm
Breite: 572mm
Höhe: 1580mm
Gewicht: 156kg

Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie

Zubehör für ELMAG-Maschinen auf Anfrage
