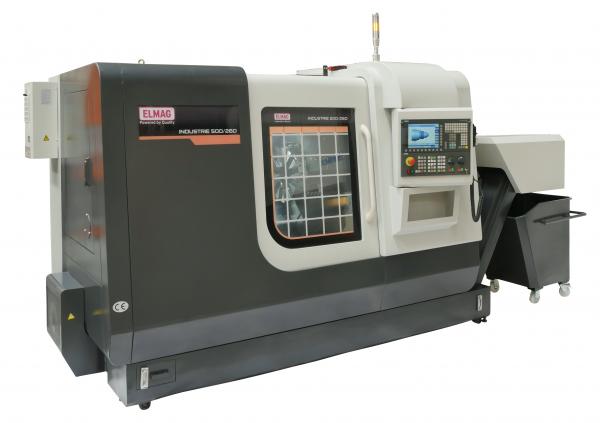

ELMAG CNC-Drehmaschine INDUSTRIE 520/260 Schrägbettmaschine

Produkthighlights ELMAG CNC-Drehmaschine INDUSTRIE 520/260 Schrägbettmaschine

CNC-DREHMASCHINE 520/260

Diese CNC Drehmaschinen Serie ist ideal für die Bearbeitung von allen Werkstücken in großen Losgrößen. Dank einer sehr umfangreichen Serienausstattung wird eine optimale Produktivität gewährleistet.

Die stabile Gußkonstruktion ermöglicht ein schwingungsfreies Bearbeiten auch bei großer Spanabtragung und hoher Drehzahl.

Durch die schräge Anordnung des Maschinenbettes wird eine Optimierung der Arbeitsleistung und eine besser Spanabfuhr ermöglicht.

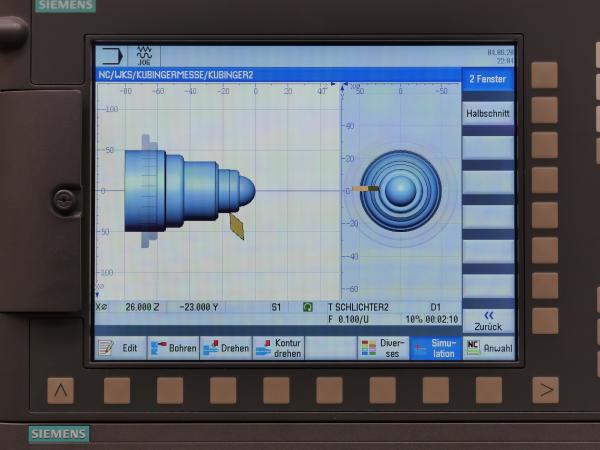

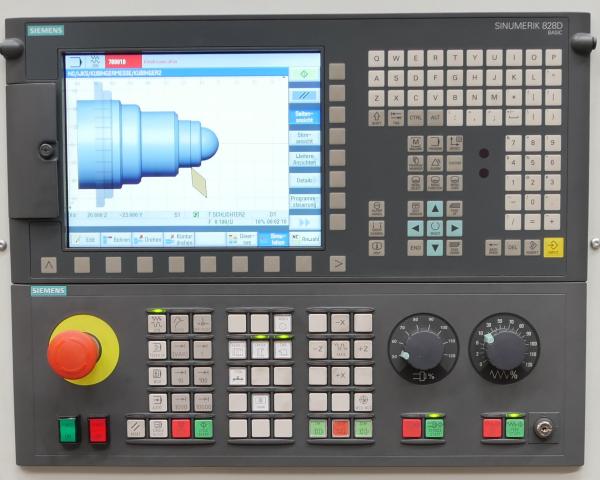

SIEMENS SINUMERIK 828D

- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze

ROBUST UND WARTUNGSFREI

Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNC-Design mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.

Serienausstattung ELMAG CNC-Drehmaschine INDUSTRIE 520/260 Schrägbettmaschine

- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 200 mm
- Kugelumlaufspindeln

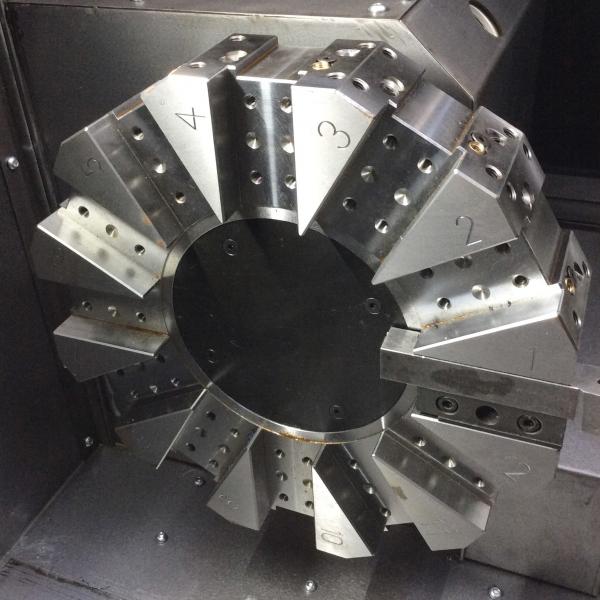

- 12-fach Werkzeugwechsler

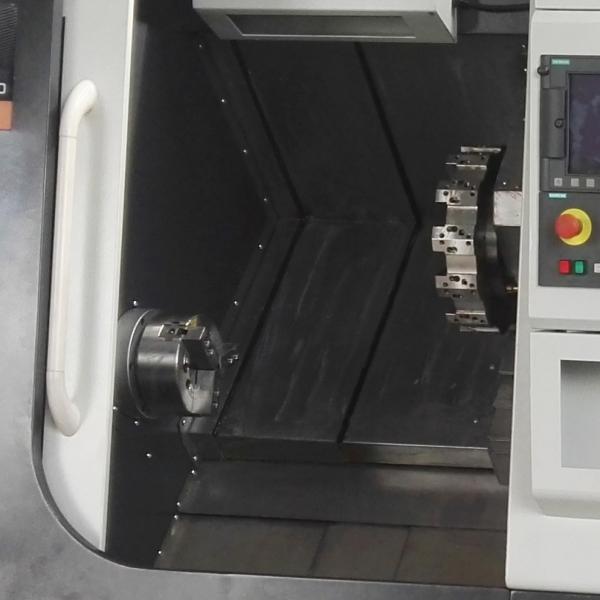

- Abgekapselter Arbeitsbereich
- Hydraulischer Reitstock
- LED-Arbeitsleuchte
- Bedienwerkzeug
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung 120 l Fassungsvermögen
- Hauptmotor Siemens
- Autom. Späneförderer inkl. Behälter

Technische Daten ELMAG CNC-Drehmaschine INDUSTRIE 520/260 Schrägbettmaschine

• Spitzenweite: 600 mm
• Spitzenhöhe: 250 mm
• Drehdurchmesser über Bett: 520 mm
• Drehdurchmesser über Schlitten: 250 mm
• Drehmeißelquerschnitt, max.: 25x25 mm
• Spindelaufnahme (Drehspindel): A2-6/Kegel 6 mm
• Verfahrweg X-Achse: 255
• Spindelbohrung: 70 mm
• Drehzahlbereich 1, stufenlos: 0-5000 UpM
• Längsvorschübe: max. 20000 mm/U
• Quervorschübe: max. 24000 mm/U
• Pinolenaufnahme: MK 4
• Pinolendurchmesser: 80 mm
• Pinolenweg: 120 mm
• Motorleistung: 15000 W
• Netzanschluss: 400/50 V/Hz
• Positioniergenauigkeiten: 0,01 mm
• Werkzeugplätze: 12
• Bohrstangenaufnahme: 40 mm
• Hydraulisches Spannfutter: 200 mm
• Wiederholgenauigkeiten: 0,03 mm
• Drehlänge: 500 mm
