Bernardo Universaldrehmaschine Master 410 Pro Vario

Mobile Preview: Bernardo Universaldrehmaschine Master 410 Pro Vario

Produktdetails :

Produktdetails :

Eigenschaften Bernardo Universaldrehmaschine Master 410 Pro Vario

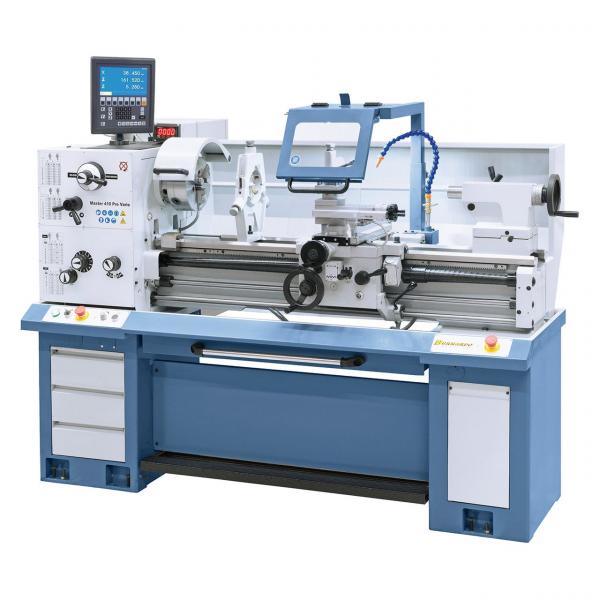

Die Master 410 Pro Vario ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 410 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstanter Drehzahl unter Last

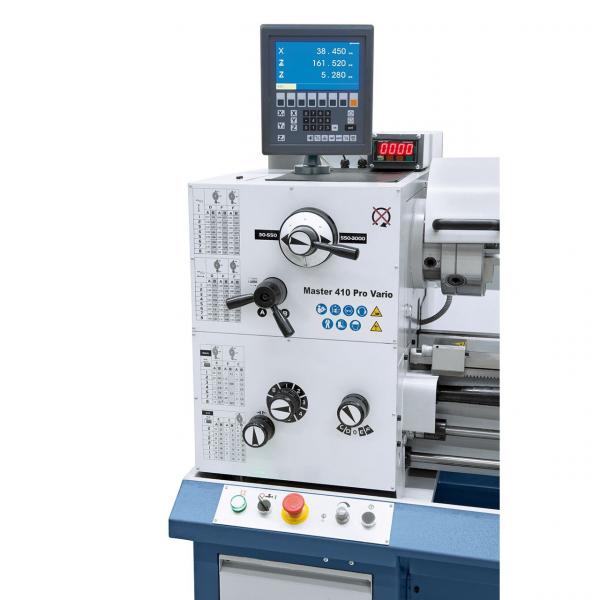

Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

Lieferumfang Bernardo Universaldrehmaschine Master 410 Pro Vario

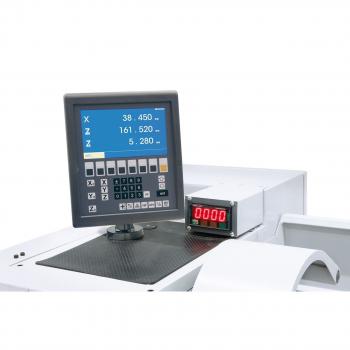

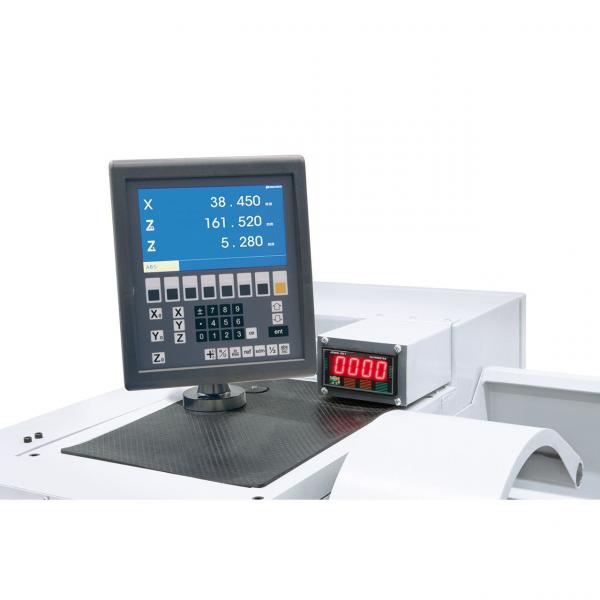

3-Achs-Digitalanzeige ES-12 V mit LCD-Display
3-Backenfutter PO3-200 mm / D5
Aufspannscheibe 280 mm
Feststehende Lünette - Durchlass diam. max. 70 mm
Mitlaufende Lünette - Durchlass diam. max. 60 mm
Kühlmitteleinrichtung
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Mikrometerlängsanschlag
Rutschkupplung
Gewindeuhr
Erstbefüllung mit Shell Tellus 46
Frequenzumrichter
Digitale Drehzahlanzeige
Ausziehbare Spänewanne
LED-Maschinenleuchte

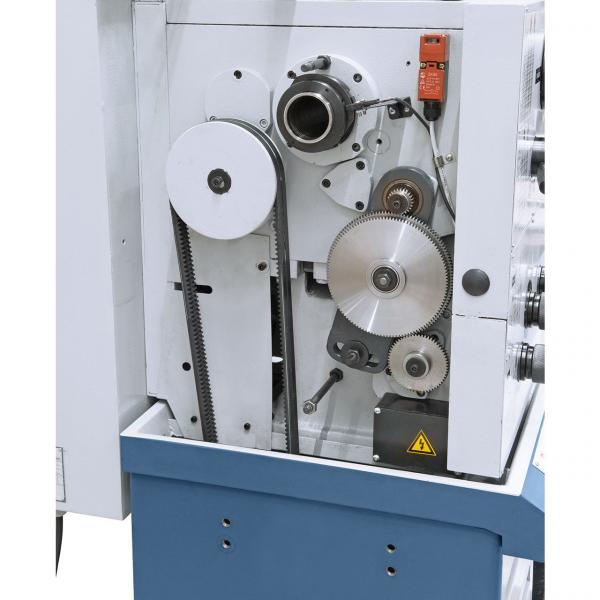

Wechselräder
Reduzierhülse
2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE
Spänerückwand
Untergestell
Bedienwerkzeug

Technische Daten Bernardo Universaldrehmaschine Master 410 Pro Vario

Spitzenweite	1000 mm
Spitzenhöhe	205 mm
Umlaufdurchmesser über Bett	410 mm
Umlaufdurchmesser über Kröpfung*	530 mm
Umlaufdurchmesser über Schlitten	260 mm
Bettbreite	205 mm
Spindelbohrung	52 mm
Spindelaufnahme	DIN 55029, D1-5
Drehzahlbereich, 2 Stufen	30 – 550 / 550 – 3000 U/min
Bereich Längsvorschübe	(48) 0,043 – 0,653 mm/U
Bereich Planvorschübe	(48) 0,014 – 0,206 mm/U
Metrische Gewinde	(36) 0,4 – 7,0 mm
Zollgewinde	(28) 4 – 56 Gg/1“
Pinolendurchmesser	45 mm
Pinolenweg	125 mm
Pinolenaufnahme	MK 3
Motorleistung	4,0 kW (5,5 PS)
Maschinenabmessung (B x T x H)	1820 x 920 x 1500 mm
Gewicht ca.	754 kg
