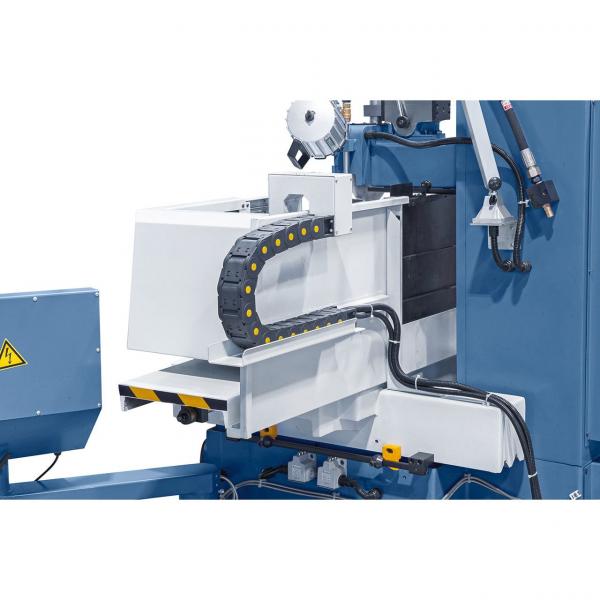

![Inklusive Kabelführung über Energiekette. Inklusive Kabelführung über Energiekette.](images/product_images/popup_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_03.jpg)

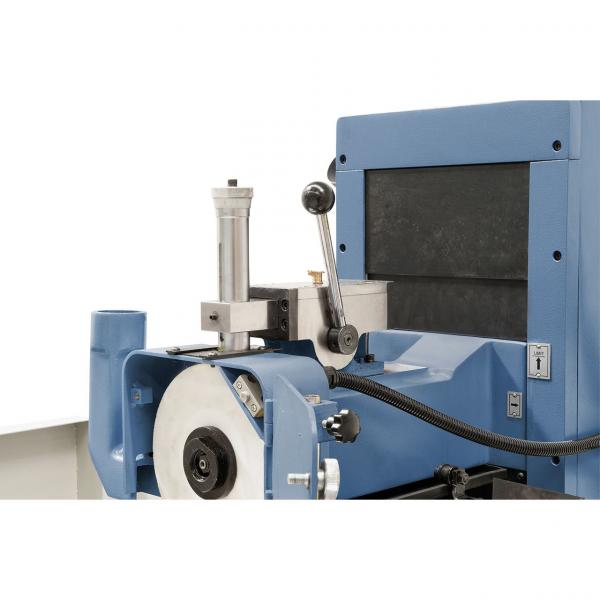

![Manuelle Parallelabziehvorrichtung im Lieferumfang enthalten. Manuelle Parallelabziehvorrichtung im Lieferumfang enthalten.](images/product_images/popup_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_04.jpg)
![Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult. Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult.](images/product_images/popup_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_05.jpg)

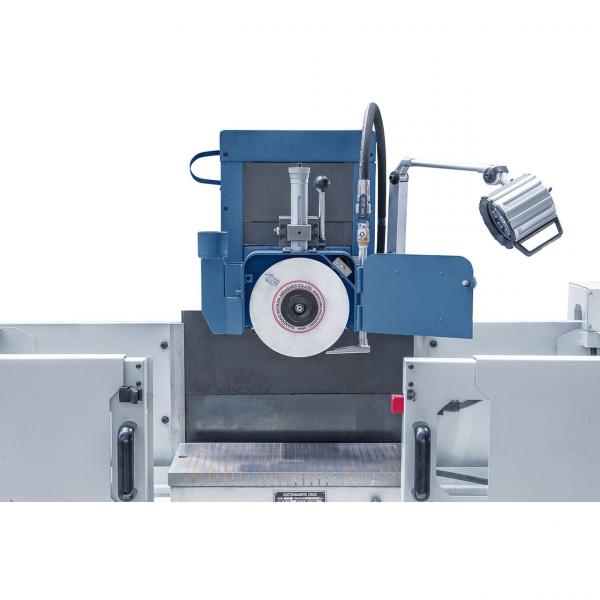

![Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager. Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.](images/product_images/popup_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_06.jpg)
![Preview: Bernardo BSG 2550 PLC Flachschleifmaschine Preview: Bernardo BSG 2550 PLC Flachschleifmaschine](images/product_images/gallery_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_00.jpg)
![Preview: Bernardo BSG 2550 PLC Flachschleifmaschine Preview: Bernardo BSG 2550 PLC Flachschleifmaschine](images/product_images/gallery_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_01.jpg)
![Preview: Bernardo BSG 2550 PLC Flachschleifmaschine Preview: Bernardo BSG 2550 PLC Flachschleifmaschine](images/product_images/gallery_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_02.jpg)
![Preview: Inklusive Kabelführung über Energiekette. Preview: Inklusive Kabelführung über Energiekette.](images/product_images/gallery_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_03.jpg)
![Preview: Manuelle Parallelabziehvorrichtung im Lieferumfang enthalten. Preview: Manuelle Parallelabziehvorrichtung im Lieferumfang enthalten.](images/product_images/gallery_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_04.jpg)
![Preview: Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult. Preview: Übersichtliche Anordnung der Schaltelemente am schwenkbaren Bedienpult.](images/product_images/gallery_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_05.jpg)
![Preview: Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager. Preview: Vibrationsarmer Lauf und hohe Genauigkeit der Schleifspindel durch die vorgespannten Speziallager.](images/product_images/gallery_images/AlleNeuenProduktbilder/Bernardo BSG 2550 PLC Flachschleifmaschine_06.jpg)

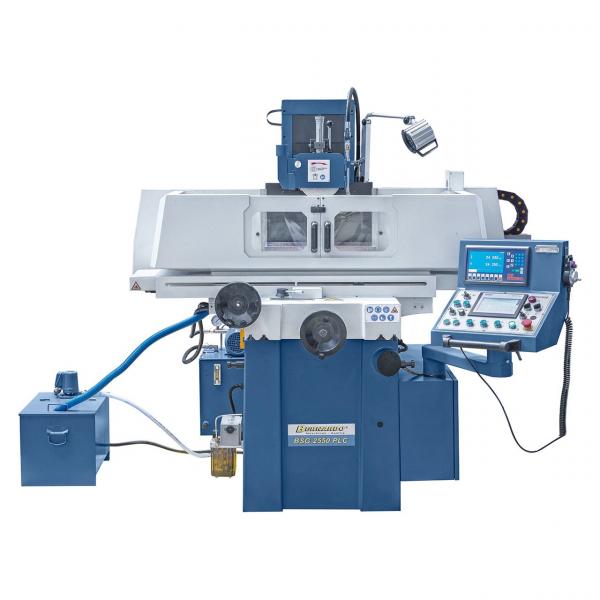

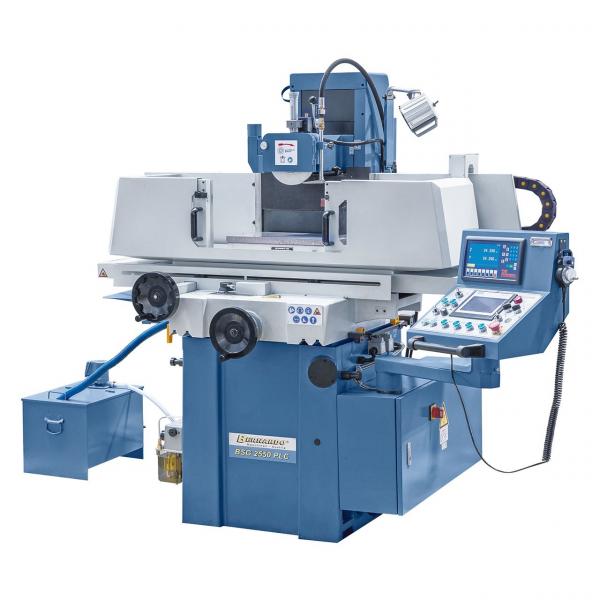

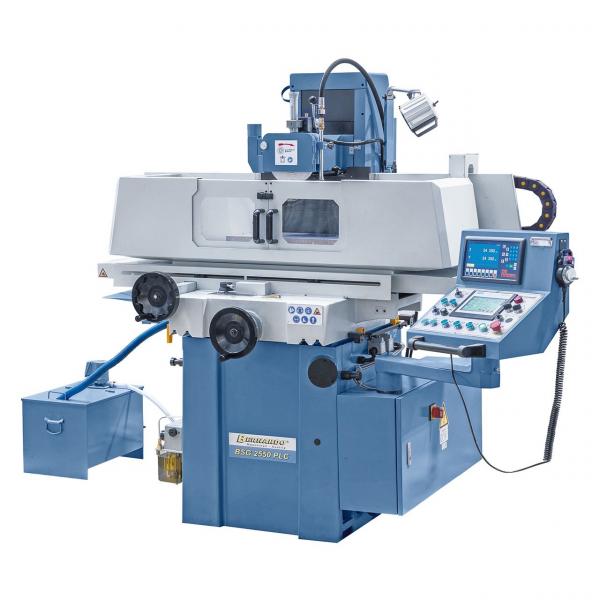

Bernardo BSG 2550 PLC Flachschleifmaschine
Produkteigenschaften Bernardo BSG 2550 PLC Flachschleifmaschine
Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Lieferumfang Bernardo BSG 2550 PLC Flachschleifmaschine
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Technische Daten Bernardo BSG 2550 PLC Flachschleifmaschine
Tischaufspannfläche | 250 x 510 mm |
T-Nuten Anzahl / Breite | 1 / 14 mm |
Elektro-Magnetspannplatte | 250 x 500 mm |
Max. Verfahrweg, längs | 560 mm |
Max. Verfahrweg, quer | 275 mm |
Abstand Spindelmitte / Tisch max. | 450 mm |
Max. Werkstückgewicht* | 180 kg |
Schleifscheibe | 200 x 20 x 31,75 mm |
Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
Querverstellung | Automatische Zustellung, quer: 0,5 - 8 mm/Hub |
Eilgang, quer | 990 mm/min |
Zustellung quer pro Handradumdrehung | 4 mm/U |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung | Automatische Zustellung, vertikal: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
Eilgang, vertikal | 480 mm/min |
Zustellung vertikal pro Handradumdrehung | 2 mm/U |
Skalenteilung am Handrad | 0,005 mm |
Schleifspindelmotor | 2,2 kW |
Spindeldrehzahl | 2850 U/min |
Hydraulikpumpenmotor | 0,75 kW |
Vertikalvorschubmotor | 0,5 kW |
Länge | 1900 mm |
Tiefe | 2050 mm |
Höhe | 1840 mm |
Gewicht ca. | 1750 kg |
