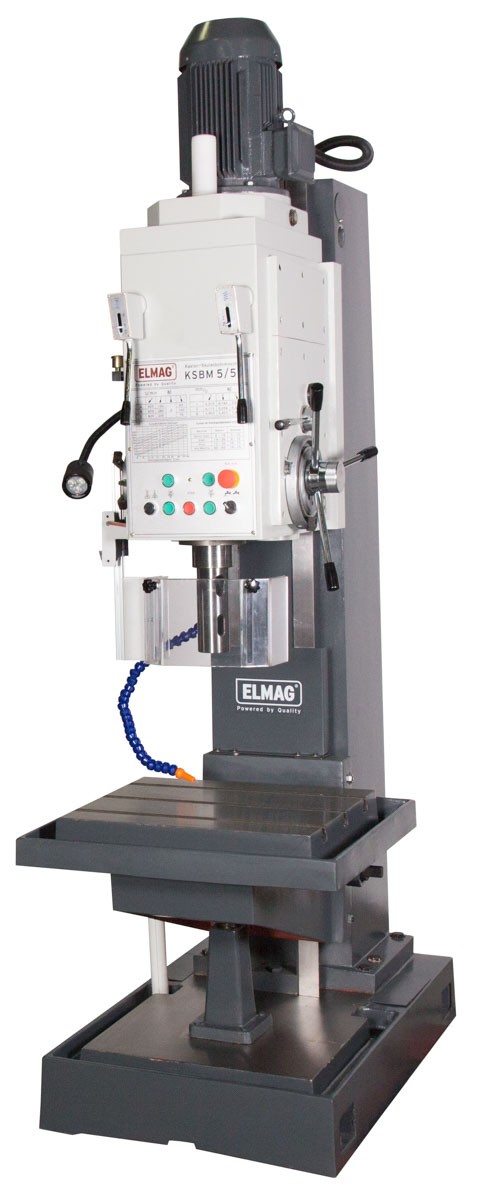

ELMAG KSBM 5/63 Kasten-Säulenbohrmaschine
Produkt-Highlights ELMAG KSBM 5/63 Kasten-Säulenbohrmaschine
Super-heavy - Professionelle Bohraggregate von 2.200 bis 5.500 W
Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 25 bis 80 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe - z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben. Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet.
Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr - ab KSBM 5/63 mit besonders rationellem Schnellvor- und -rückschub. Mit 9 bzw. 12 Drehzahlen und 9 bzw. 6 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.
Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 25 bis 80 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe - z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben. Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet.
Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr - ab KSBM 5/63 mit besonders rationellem Schnellvor- und -rückschub. Mit 9 bzw. 12 Drehzahlen und 9 bzw. 6 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.
Serienausstattung ELMAG KSBM 5/63 Kasten-Säulenbohrmaschine
- Schnellspannbohrfutter B 16, 1- 16 mm
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 2
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 2
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE
Technische Fakten ELMAG KSBM 5/63 Kasten-Säulenbohrmaschine
- Besonders verwindunssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion
- Stark verrippter, feinkörniger Grauguss
- Sehr laufruhig auch bei hoher Beanspruchung
- Bohrleistung Ø 63 mm
- Große Kubatur
- Spindelausladung 375 mm
- Langlebiges Qualitätsgetriebe, 9 Drehzahlen
- Superstarker Antriebsmotor 5.500 W, 400 V
- Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
- Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
- Hohes Drehmoment an der Bohrspindel 800 Nm
- Rechts- und Linkslauf

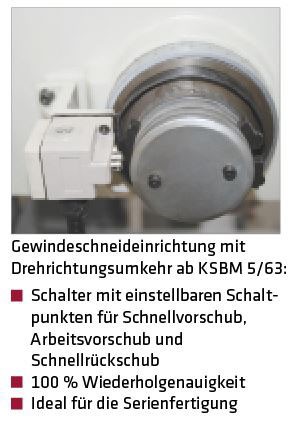

- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr
- Automatischer Pinolenvorschub, 6-stufig
- Hohe Vorschubkraft 30.000 N

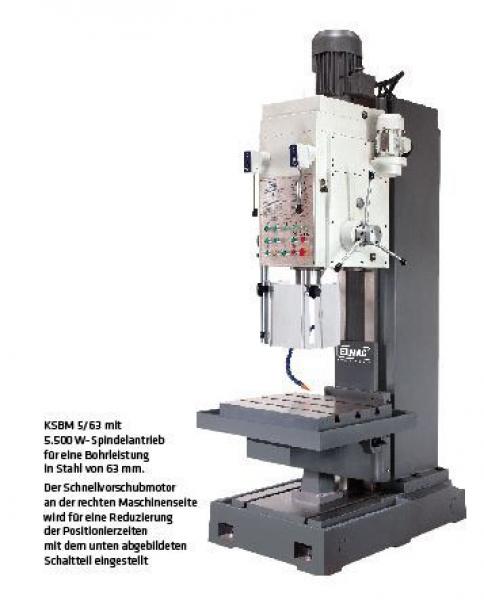

- Schnellvorschub und -rückschub mittels Schnelllaufmotor
- Bohrtiefenskala und -anschlag
- Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne
- LED-Bohrtischbeleuchtung
- Verwindungssteife, geschliffene Schwalbenschwanzführungen
- Grundplatte mit T-Nuten, Pinolenabstand 1.250 mm T-Nuten

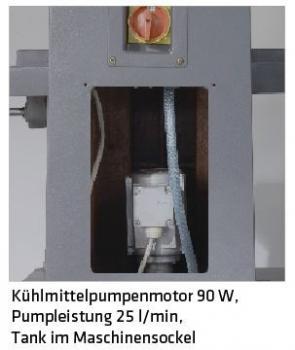

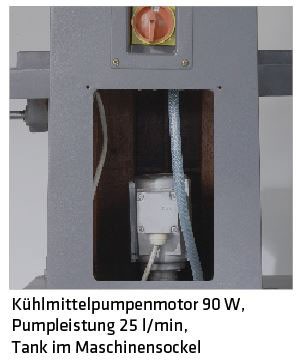

- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Not-Aus / Nullspannungsauslöser
Technische Daten ELMAG KSBM 5/63 Kasten-Säulenbohrmaschine
- Bohrleistung in Stahl: 63mm
- Gewindeschneideleistung: M48
- Spindelaufnahme (Drehspindel): MK 5
- Drehzahlbereich: 40 - 570UpM
- Drehzahlstufen: 9

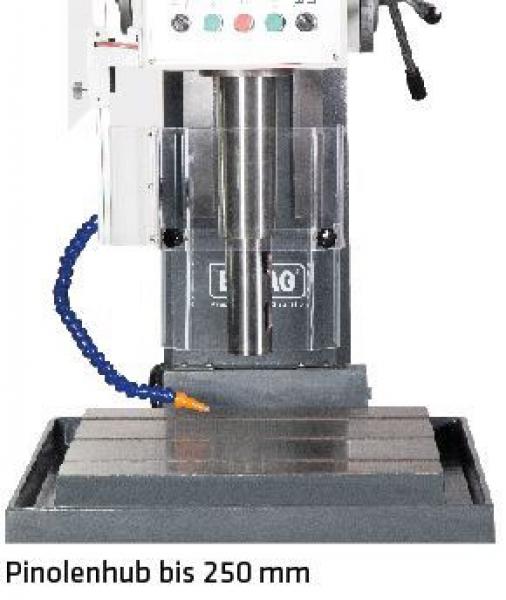

- Pinolenhub: 250mm
- Pinolenvorschubstufen: 6
- Drehmoment: 800N·m
- Bohrkopfhub: 250mm
- Bohrtischhub: 300mm
- Spindelausladung: 375mm
- Pinolenabstand Tisch min./max.: 300 - 860mm
- Bohrtischfläche: 650 x 550mm
- Bohrtischhöhe: 0mm
- Motorleistung: (2-stufig) 5500W
- Schnellvor- und rückschub: 550W
- Hubspindelantrieb: 0W
- Netzanschluss: 400 / 50 - 60V/Hz
- Vorschubkraft: 30000N
- automatik Schnellvor- und rückschub: Ja
- Kühlmittelpumpe: 90W
- Kühlmittelpumpleistung: 25l/min
- Kubatur: 650 x 550 x 860mm
- Länge x Breite: 965 x 1452mm
- Höhe (gesamt): 2787mm
- Gewicht: 2500kg
Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie
Zubehör für ELMAG-Maschinen auf Anfrage
