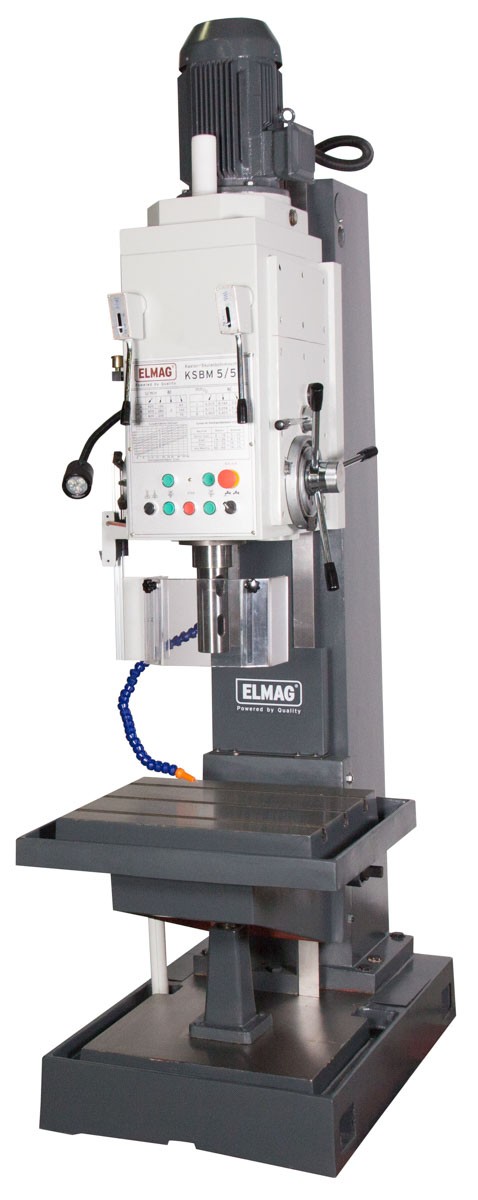

Produkt-Highlights ELMAG KSBM 4/32 Kasten-Säulenbohrmaschine

Super-heavy - Professionelle Bohraggregate von 2.200 bis 5.500 W
Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 25 bis 80 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe - z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben. Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet.

Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr - ab KSBM 5/63 mit besonders rationellem Schnellvor- und -rückschub. Mit 9 bzw. 12 Drehzahlen und 9 bzw. 6 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.

Serienausstattung ELMAG KSBM 4/32 Kasten-Säulenbohrmaschine

- Schnellspannbohrfutter B 16, 1- 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 2
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE

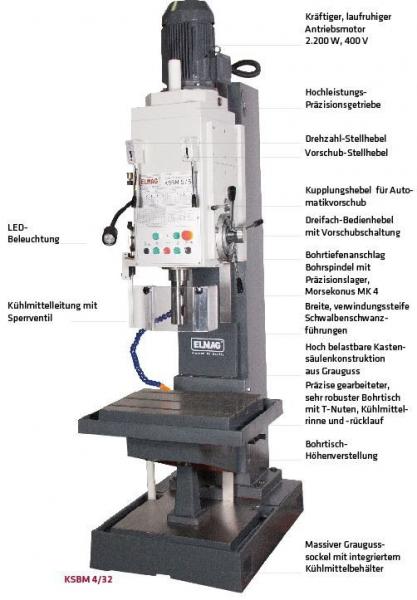

Technische Fakten ELMAG KSBM 4/32 Kasten-Säulenbohrmaschine

Besonders verwindunssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion
Stark verrippter, feinkörniger Grauguss
Sehr laufruhig auch bei hoher Beanspruchung
Bohrleistung Ø 32 mm
Große Kubatur
Spindelausladung 280 mm
Langlebiges Qualitätsgetriebe, 9 Drehzahlen
Superstarker Antriebsmotor: 2.200 W, 400 V
Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
Hohes Drehmoment an der Bohrspindel: 160 Nm
Rechts- und Linkslauf

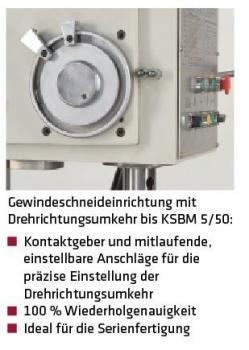

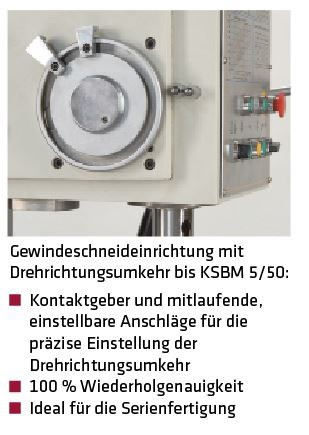

Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr
Automatischer Pinolenvorschub, 9-stufig
Hohe Vorschubkraft 9.000 N
Bohrtiefenskala und -anschlag
Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne
LED-Bohrtischbeleuchtung
Verwindungssteife, geschliffene Schwalbenschwanzführungen

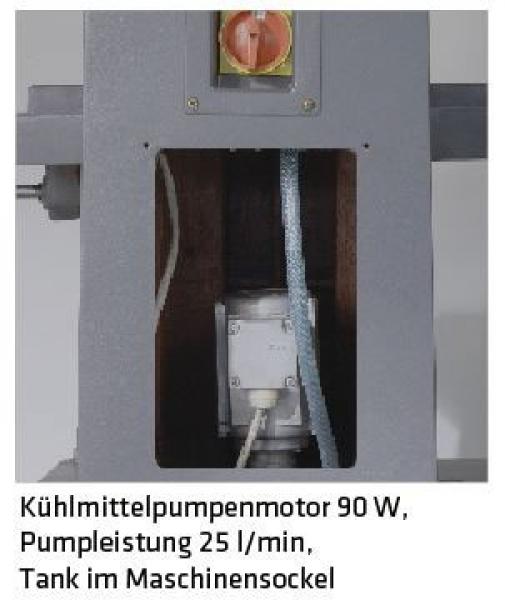

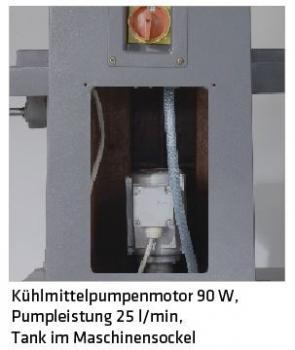

Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Not-Aus / Nullspannungsauslöser

Technische Daten ELMAG KSBM 4/32 Kasten-Säulenbohrmaschine

Bohrleistung in Stahl: 32mm
Gewindeschneideleistung: M22
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 50 - 2000 UpM
Drehzahlstufen: 9

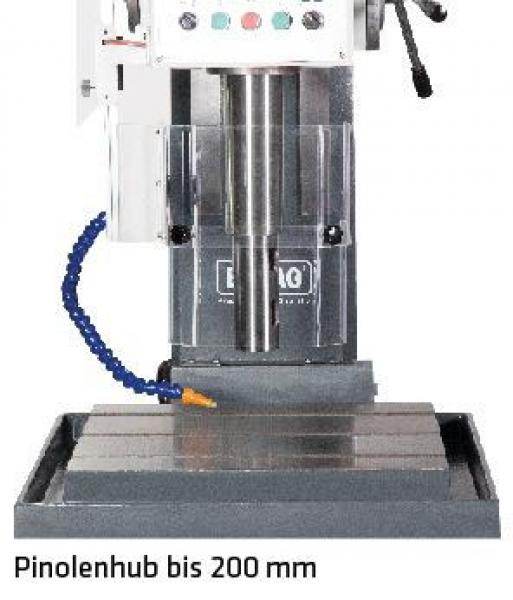

Pinolenhub: 200mm
Pinolenvorschubstufen: 9
Drehmoment: 160N·m
Bohrkopfhub: 200mm
Bohrtischhub: 280mm
Spindelausladung: 280mm
Pinolenabstand Tisch min./max.: 190 - 665mm
Bohrtischfläche: 550 x 400mm
Bohrtischhöhe: 0mm
Motorleistung: (2-stufig) 2200W
Schnellvor- und rückschub: -W
Hubspindelantrieb: 0W
Netzanschluss: 400 / 50 - 60V/Hz
Vorschubkraft: 9000N
automatik Schnellvor- und rückschub: -
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 25l/min
Kubatur: 550 x 400 x 665mm
Länge x Breite: 962 x 847mm
Höhe (gesamt): 2340mm
Gewicht: 950kg

Hochwertigste Qualität der Maschinen von ELMAG
Profitieren Sie von einer 2 Jahre ELMAG Garantie

Zubehör für ELMAG-Maschinen auf Anfrage
