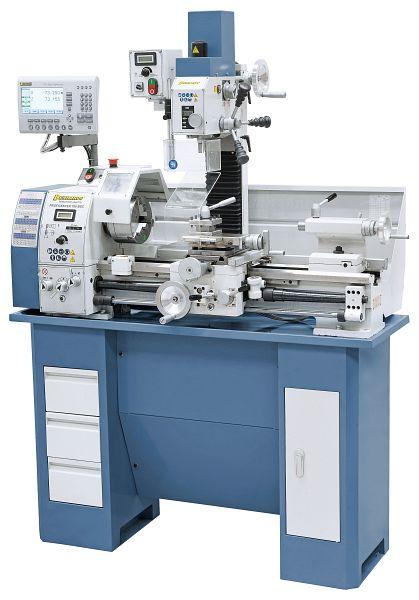

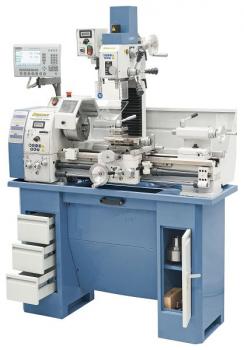

Bernardo Bearbeitungszentrum Proficenter 700 BDC
Das Bearbeitungszentrum Proficenter 700 BDC ist eine Weiterentwicklung der bewährten Proficenter 700 BQV. Dieses Modell ist serienmäßig mit einem bürstenlosen Gleichstrommotor für die Drehspindel ausgestattet, wodurch eine hohe Laufruhe sowie ein gleichmäßiger Antrieb der Spindel gewährleistet wird. Aufgrund der umfangreichen Grundausstattung (z.B. Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten und Rutschkupplung, digitale Drehzahlanzeige, 2-Achs-Digitalanzeige i200 mit LCD-Display, Fräsaufsatz,...) ist dieses Modell ideal für den professionellen Anwender.
Eigenschaften der Bernardo Bearbeitungszentrum 700 BDC
- Vielseitige Anwendungsmöglichkeiten: Feinmechaniker, Ausbildungs- und Lehrwerkstätten, ...
- Variable Drehzahleinstellung für ein optimales Einstellen der Schnittgeschwindigkeit
- Serienmäßig mit kraftvollem Gleichstrommotor der Drehspindel für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Erhöhte Produktivität durch serienmäßige Positionsanzeige in 2 Achsen
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Nach den strengen Vorgaben des Bernardo-Standards gefertigt
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)

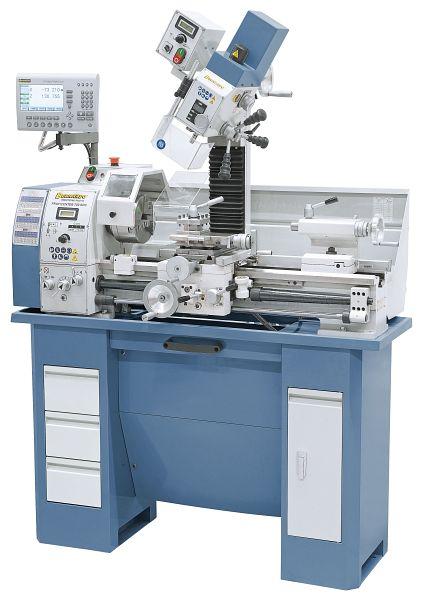

- Erweiterter Einsatzbereich durch den schwenkbaren Fräskopf
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und Drehzahl
- Serienmäßig mit Rechts-Linkslauf der Frässpindel
Lieferumfang Bernardo Bearbeitungszentrum Proficenter 700 BDC
- 2-Achs-Digitalanzeige i200 mit LCD-Display
- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
Technische Daten Bernardo Bearbeitungszentrum Proficenter 700 BDC
| Drehmaschine |
|
| Spitzenweite | 700 mm |
| Spitzenhöhe | 150 mm |
| Umlaufdurchmesser über Bett | 280 mm |
| Spindelbohrung | 38 mm |
| Aufnahme in der Spindelbohrung | MK 5 |
| Drehzahlbereich, stufenlos | 30 – 930 / 90 – 2000 U/min |
| Bereich Längsvorschübe | (14) 0,07 - 0,65 mm/U |
| Bereich Planvorschübe | (11) 0,03 - 0,12 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1“ |
| Pinolenweg | 85 mm |
| Pinolenaufnahme | MK 3 |
| T-Nutengröße im Planschlitten | 12 mm |
| Motor-Abgabeleistung S1 100% | 1,5 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW / 230 V |
| Fräsaufsatz |
|
| Bohrleistung max. | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Spindeldrehzahl, stufenlos | 50 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 260 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1380 x 640 x 1020 mm |
| Gesamtgewicht ca. | 298 kg |
* ohne Untergestell
