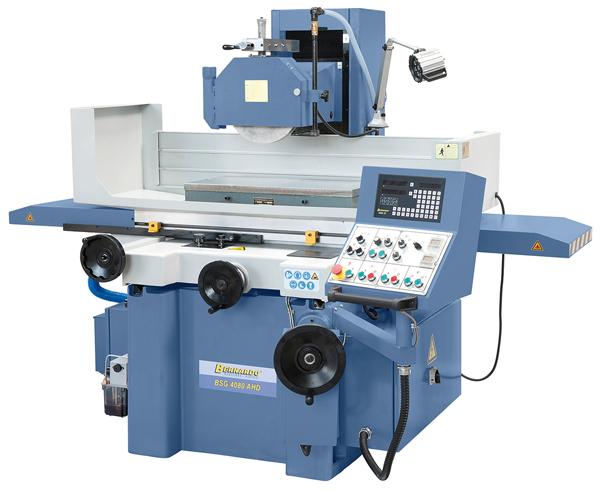

Bernardo Flachschleifmaschine BSG 4080 AHD
Das Modell BSG 4080 AHD eignet sich für die Bearbeitung von Werkstücken bis 500 kg und einer Schleiffläche bis 900 x 450. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabziehvorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Eigenschaften Bernardo Flachschleifmaschine BSG 4080 AHD
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete
- Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlichtund
- Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Lieferumfang Bernardo Flachschleifmaschine BSG 4080 AHD
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- 2-Achs-Positionsanzeige
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
Lieferbares Sondezubehör Bernardo Flachschleifmaschine BSG 4080 AHD
- Flansch (Art.Nr.:05-1519)
- Kühlmitteleinrichtung mit Absaugung und Magnetseparator (Art.Nr.:05-1535)
- Präzisions-Schleif- und Kontrollschraubstock QKG 73 (Art.Nr.:28-6001)
- Präzisions-Schleif- und Kontrollschraubstock QGG 73 (Art.Nr.:28-6006)
- Sinusschraubstock QKJ 100 (Art.Nr.:28-6012)
- Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art.Nr.:54-1206)
Technische Daten Bernardo Flachschleifmaschine BSG 4080 AHD
| Tischaufspannfläche | 405 x 910 mm |
| T-Nuten Anzahl / Breite | 3 / 14 mm |
| Elektro-Magnetspannplatte | 400 x 800 mm |
| Max. Verfahrweg, längs | 900 mm |
| Max. Verfahrweg, quer | 450 mm |
| Abstand Spindelmitte / Tisch max. | 570 mm |
| Max. Werkstückgewicht* | 500 kg |
| Schleifscheibe | 350 x 40 x 127 mm |
| Tischgeschwindigkeit, hydraulisch | 7 - 23 m/min |
| Querverstellung |
|
| Automatische Zustellung, quer | 0,1 - 8 mm/Hub |
| Eilgang, quer | 990 mm/min |
| Zustellung quer pro Handradumdrehung | 5 mm/U |
| Skalenteilung am Handrad | 0,02 mm |
| Vertikalzustellung |
|
| Automatische Zustellung, vertikal | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
| Eilgang, vertikal | 460 mm/min |
| Zustellung vertikal pro Handradumdrehung | 1 mm/U |
| Skalenteilung am Handrad | 0,005 mm |
| Schleifspindelmotor | 5,5 kW |
| Spindeldrehzahl | 1450 U/min |
| Hydraulikpumpenmotor | 2,2 kW |
| Vertikalvorschubmotor | 0,5 kW |
| Länge | 2700 mm |
| Tiefe | 2300 mm |
| Höhe | 1900 mm |
| Gewicht ca. | 3800 kg |
* mit Magnetspannplatte
