Bernardo Horizontal- und Vertikalrundtisch HV 14
Bernardo Horizontal- und Vertikalrundtisch HV 14
- Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
- Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
- Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
- Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
- Übersetzung im Schneckengetriebe 90:1
- Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
- Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
Technische Daten
| Tischdurchmesser | 350 mm |
| Übersetzung | 90:1 |
| Morsekonus | MK 4 |
| Anzahl T-Nuten | 6 Stk. |
| Max. Tragkraft horizontal | 130 kg |
| Max. Tragkraft vertikal | 70 kg |

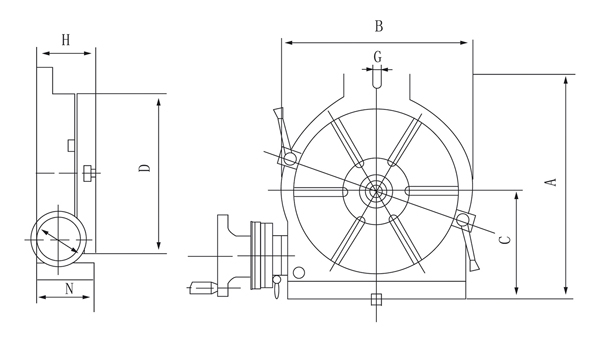

| A | 450 mm |
| B | 390 mm |
| C | 230 mm |
| D | 350 mm |
| E | 16 mm |
| G | 18 mm |
| H | 138 mm |
| N | 128 mm |
| Gewicht ca. | 83 kg |
